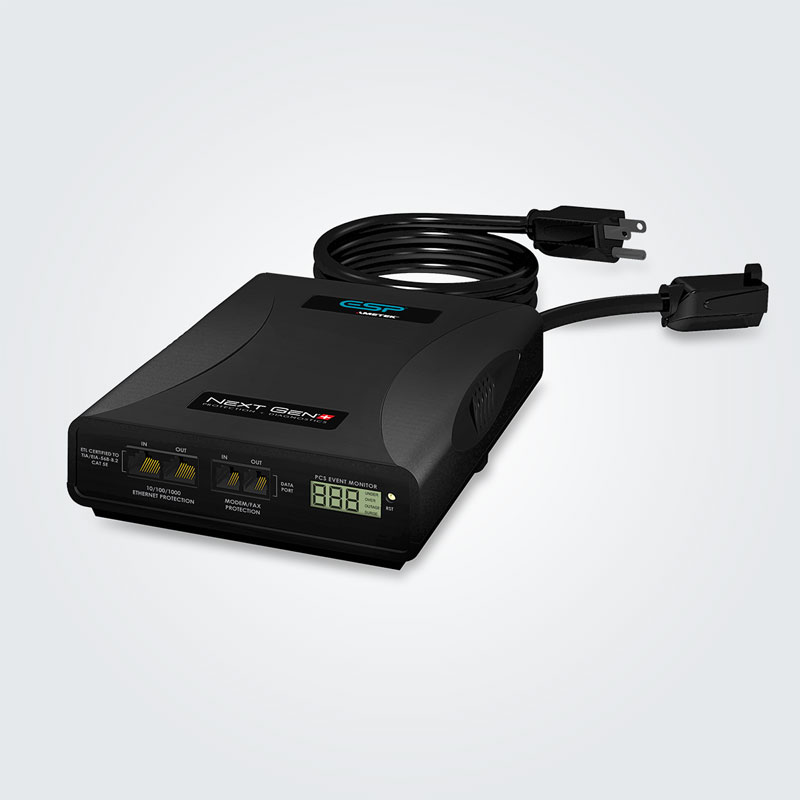

Modelos de 15/20 amperios
XG-PCS-15D (120 voltios, 15 amperios)
XG-PCS-20D (120 voltios, 20 amperios)
XG-PCS-20815D (208 voltios, 15 amperios)
XG-PCS-20820D (208 voltios, 20 amperios)
XG-PCS-IC-1 (Cable de interfaz, 1 cable: vendido por separado)
XG-PCS-IC-10 (Conjunto de cables de interfaz, 10 cables: vendido por separado)
Físicas
Dimensiones: 6,125” An x 8,375” P x 2” Al
Peso: 2,4 lb. (XG-PCS-15D/XG-PCS-20D), 2,6 lb. (XG-PCS-20815D/XG-PCS-20820D)
Rango de temperatura: 5C a 35C
Rango de humedad: 5 % a 95 % H. R. Sin condensación
Eléctricas
Clasificación de carga: 15/20 amperios a 120 voltios (XG-PCS-15D / XG-PCS-20D), 15/20 amperios a 120/230 voltios, fase dividida (XG-PCS-20815D / XG-PCS-20820D)
Clasificación de protección de voltaje (VPR): 330 V todos los modos (XG-PCS-15D / XG-PCS-20D), 500V L-G, 800 V L-L (XG-PCS-20815D / XG-PCS-20820D)
Atenuación:
– Modo normal: >30 dB 80 kHz – 50 MHz
– Modo común: >30 dB 70 kHz – 50 MHz (XG-PCS-15D / XG-PCS-20D),
>30 dB 200 kHz – 50 MHz (XG-PCS-20815D / XG-PCS-20820D)
Requisitos de alimentación (sin carga): 4 Watts
Apagado por baja tensión: Ajustable de 80 voltios a 95 voltios, o deshabilitado.
– Se restaura a 105 voltios. (XG-PCS-15D / XG-PCS-20D) Ajustable de 140 voltios a 170 voltios, o deshabilitado.
– Se restaura a 190 voltios. (XG-PCS-20815D / XG-PCS-20820D)
Apagado por sobretensión: Ajustable de 135 voltios a 160 voltios.
– Se restaura a 130 voltios. (XG-PCS-15D / XG-PCS-20D) Ajustable de 260 voltios a 300 voltios.
– Se restaura a 250 voltios. (XG-PCS-20815D / XG-PCS-20820D)
Capacidad de memoria interna: 60 eventos con marca de tiempo; 999 conteos de cada tipo de evento
Precisión del voltímetro: Tipo de lectura pico. La precisión típica del producto es de ±2 % entre:
40 V y 180 V: (XG-PCS-15D / XG-PCS-20D)
100 V y 300 V: (XG-PCS-20815D / XG-PCS-20820D)
Precisión de marca de tiempo: ±2,5 %
Tiempo de respuesta: 100 mseg Sobretensión/150 mseg Subtensión
Definición de evento de registro de subtensión: La tensión de CA ha disminuido por debajo de:
100 V (XG-PCS-15D / XG-PCS-20D)
180 V (XG-PCS-20815D / XG-PCS-20820D)
Definición de evento de registro de sobretensión: El voltaje de CA ha aumentado por encima de:
135 V (XG-PCS-15D / XG-PCS-20D)
260 V (XG-PCS-20815D / XG-PCS-20820D)
Definición de evento de corte de alimentación: La tensión de CA ha disminuido por debajo de 20 V.
Definición de evento de incremento súbito de tensión: El filtro Next Gen PCS ha sido expuesto a un voltaje transitorio en uno de los 3 modos posibles (entre corriente y neutral, entre corriente y tierra, entre neutral y tierra) con una amplitud máxima de 500 V* (XG-PCS-15D / XG- PCS-20D); 700 V* (XG-PCS-20815D / XG-PCS-20820D) o superior y una frecuencia de 20 kHz o superior. *La amplitud de voltaje de sobretensión de 500 V/700 V se aplica al impulso IEEE C62.41 Categoría B; las amplitudes de voltaje de sobretensión necesarias para la detección de otros tipos de sobretensiones pueden variar.
Protección de módem/fax: Supresión de sobretensiones de línea telefónica única.
Protección Ethernet: Protección contra sobretensiones de red Cat5e, con certificación ETL según TIA/EIA-568-B.2.
Requisitos de computadora
Requisitos de PC: Para usarse con el software de diagnóstico Next Gen PCS. Procesador Pentium de 133 MHz (o equivalente) mínimo, 64 MB de RAM, espacio libre mínimo de 10 MB en el disco duro, monitor VGA o de mayor resolución, teclado, mouse, unidad de CD o DVD, resolución mínima de pantalla de 1024 × 768, Microsoft Windows 2000 / XP / Vista / 7.
Cumplimiento de normas
Listados de agencias: Certificado por ETL según UL 1449 (3.ª edición), Certificado por ETL según TIA/EIA-568-B.2 Cat 5e, certificado por la Industry Canada
** Las especificaciones están sujetas a cambios sin previo aviso
** Todas las especificaciones enumeradas obtenidas a una temperatura ambiente de 25 °C
Modelos de 30 amperios
XG-PCS-L630 (208 voltios, 30 amperios)
XG-PCS-630 (208 voltios, 30 amperios)
XG-PCS-IC-1 (Cable de interfaz, 1 cable: vendido por separado)
XG-PCS-IC-10 (Conjunto de cables de interfaz, 10 cables: vendido por separado)
Físicas
Dimensiones: 7,75” An x 4,5” P x 11,25” Al
Peso: 10 lb.
Rango de temperatura: 5C a 35C
Rango de humedad: 5 % a 95 % H. R. Sin condensación
Eléctricas
Clasificación de carga: 30 amperios a 120/230 voltios, fase dividida
Clasificación de protección de voltaje (VPR): 500 V L-G, 800 V L-L
Atenuación:
– Modo normal: >30 dB 80 kHz – 50 MHz
– Modo común: >30 dB 200 kHz – 50 MHz
Requisitos de alimentación (sin carga): 4 Watts
Apagado por baja tensión:
– Ajustable de 140 voltios a 170 voltios, o deshabilitado.
– Se restaura a 190 voltios.
Apagado por sobretensión:
– Ajustable de 260 voltios a 300 voltios.
– Se restaura a 250 voltios.
Capacidad de memoria interna: 60 eventos con marca de tiempo; 999 conteos de cada tipo de evento
Precisión del voltímetro: Tipo de lectura pico. La precisión típica del producto es de ±2 % entre:
100 V y 300 V
Precisión de marca de tiempo: ±2,5 %
Tiempo de respuesta: 100 mseg Sobretensión/150 mseg Subtensión
Definición de evento de registro de subtensión: La tensión de CA ha disminuido por debajo de: 180 V
Definición de evento de registro de sobretensión: El voltaje de CA ha aumentado por encima de: 260 V
Definición de evento de corte de alimentación: La tensión de CA ha disminuido por debajo de 20 V.
Definición de evento de incremento súbito de tensión: El filtro Next Gen PCS ha sido expuesto a un voltaje transitorio en uno de los 3 modos posibles (entre corriente y neutral, entre corriente y tierra, entre neutral y tierra) con una amplitud máxima de 700 voltios* o superior y una frecuencia de 20 kHz o superior.
*La amplitud de voltaje de sobretensión de 700 V se aplica al impulso IEEE C62.41 Categoría B; las amplitudes de voltaje de sobretensión necesarias para la detección de otros tipos de sobretensiones pueden variar.
Protección de módem/fax: Supresión de sobretensiones de línea telefónica única.
Protección Ethernet: Protección contra sobretensiones de red Cat5e, con certificación ETL según TIA/EIA-568-B.2.
Requisitos de computadora
Requisitos de PC: Para usarse con el software de diagnóstico Next Gen PCS. Procesador Pentium de 133 MHz (o equivalente) mínimo, 64 MB de RAM, espacio libre mínimo de 10 MB en el disco duro, monitor VGA o de mayor resolución, teclado, mouse, unidad de CD o DVD, resolución mínima de pantalla de 1024 × 768, Microsoft Windows 2000 / XP / Vista / 7.
Cumplimiento de normas
Listados de agencias: Certificado por ETL según UL 1449 (3.ª edición), Certificado por ETL según TIA/EIA-568-B.2 Cat 5e, certificado por la Industry Canada
** Las especificaciones están sujetas a cambios sin previo aviso
** Todas las especificaciones enumeradas obtenidas a una temperatura ambiente de 25 °C
